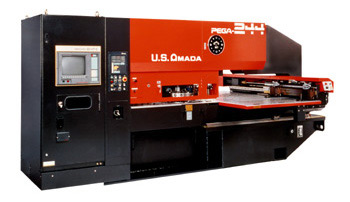

NCタレットパンチプレス

AMADA PEGA-244
CADで作りだしたNCコードを読み込ませ鉄・ステンレス・アルミなどの鋼板を打ち抜き加工をする機械です。NCによるコンピューター制御の機械なので高精度に加工することができます。また多様な種類の金型を使用し材料を打ち抜き加工をするので様々な形状の製品製作が可能です。量産・試作品製作どちらの加工にも適しています。

機械本体
最大プレス能力(ton) 20
最大加工板厚(mm) 6
最大加工板寸法(mm) 1000×2000
テーブル移動量(mm) (X)1040,(Y)1000
テーブル送り速度(m/min) 50
ストローク長さ(mm) 32
ストローク数(spm) 350
最大パンチひん度(hpm) 200(25mmピッチ)
タレット回転速度(rpm) 30
クラッチブレーキ 多板式フリクション
クラッチディスクブレーキ
クランクシャフト エキセントリックシャフト
プレス駆動モーター(kW) 5.5
X.Y.タレットモーター ACサーボモーター
オートリポジショニング スタンダード
駆動電源(kVA) 16
供給エア圧(kg/cu) 5.0
機械重量(ton) 8.5
加工精度(mm) ±0.1

タレットパンチプレスでは様々な形状の金型を組み合わせて打ち抜き作業を行うため決まった形状の製品だけではなく下の画像のように様々な形状の鋼板を打ち抜き加工ができます。また部分的にパンチング加工を必要とした加工なども行えます。




切断加工に関してのご質問など御座いましたらおといあわせください。
